Как правильно пользоваться лазерным уровнем

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Подготовка к работе

1. Выбираем нивелир

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

• Высокоточные — допускают погрешность не более миллиметра
• Точные — их средняя ошибка составляет уже два миллиметра
• Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Есть несколько видов этих приспособлений

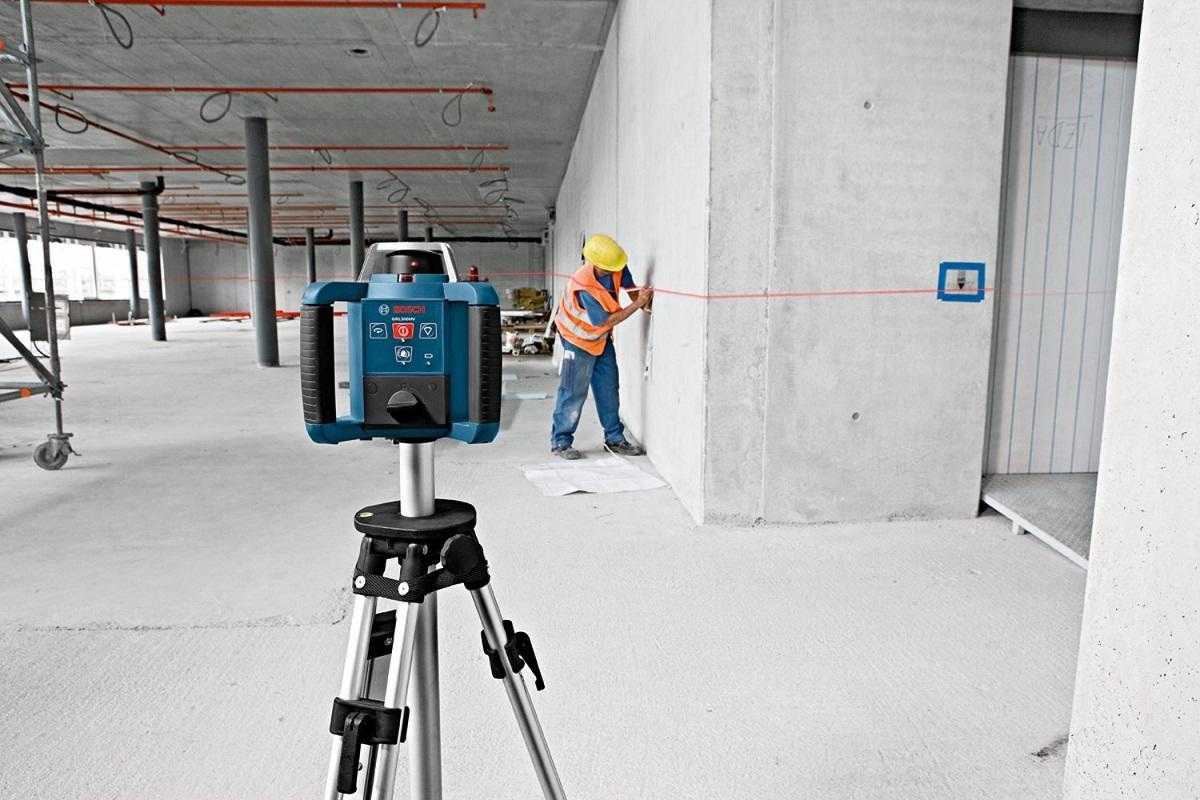

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

2. Установка

Поэтапная подготовка инструмента к эксплуатации

• Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
• Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
• Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
• Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Это интересно: Как пользоваться водяным уровнем — преимущества и сложности

Укладка плитки по лазеру

Здесь, конечно, не обойтись без стандартного пузырькового уровня, лазерный уровень выполняет роль вспомогательного устройства. Несмотря на это, роль его очень значимая.

При укладке плитки, лазером проверяется ровность вертикальных и горизонтальных швов

Любой плиточник знает, что при облицовке помещения вкруговую (санузел, ванная), крайне важно не отклонить горизонтальный шов. Неопытные плиточники зачастую отклоняются от горизонтали, итогом становится перепад горизонтальных швов в углах

Ведь для восприятия глазом достаточно отклониться на один миллиметр и перепад будет бросаться в глаза.

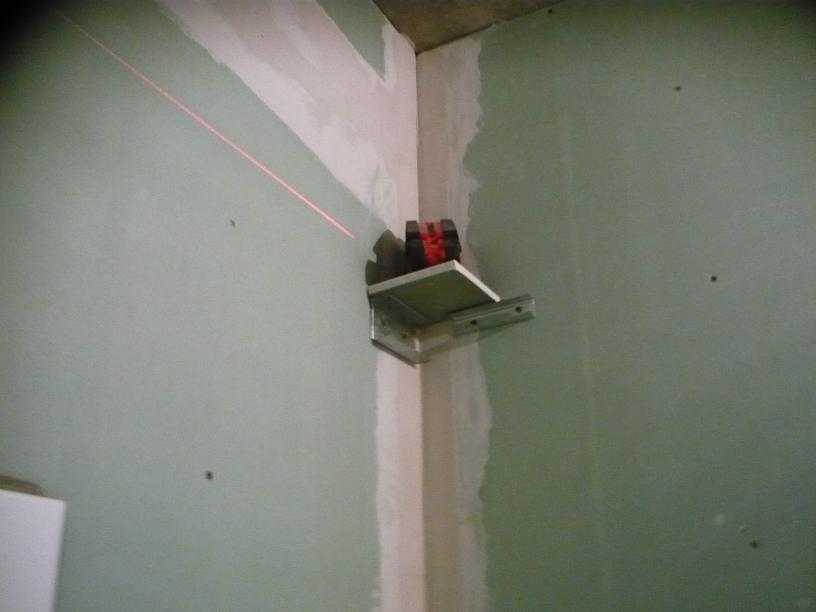

Для контроля горизонтальных швов, прибор удобно расположить на импровизированной полочке (если конструкция уровня не предусматривает иного крепления на стене). Полочка перемещается вместе с каждым уложенным рядом, с переставлением в противоположный угол.

Вертикальные швы контролируются время от времени, путем установки устройства напротив шва.

Рекомендации: как пользоваться лазерным уровнем для выравнивания стен

Прибор позволит проверить такие параметры для выравнивания стен. Уровень кривизны стенки – нужно параллельно к стене установить прибор, затем с помощью измерительного инструмента проверить расстояние от пола до линии на протяжении всей длины луча. Подобным образом проверяется вертикальность углов. Можно определить линию для крепления настенных декоративных предметов – картин, мебели, потолка из гипсокартона. Посмотреть и получить вертикальную линию, указывающую место для наклеивания обоев. Увидеть нужную линию для прокладывания электропроводки.

Лазерный уровень используют как профессионалы, так и любители

При отклонении от нормы, зачастую подается сигнал, что свидетельствует о необходимости в повторной установке. Устройство с ручной функцией выравнивания имеет два пузырьковых уровня на своей поверхности, позволяющих точно установить его для получения правильных данных.

Приведение в рабочее положение

Процесс приведения инструмента в рабочее состояние является одним из важных при использовании нивелира – именно от него зависит точность выполняемых измерений. Ниже дано несколько важных рекомендаций, которые помогут в настройке нивелира.

1. Между поверхностью, на которую проецируется лазерный луч, и самим нивелиром не должно быть каких-либо препятствий, иначе лучи будут отражаться от различных поверхностей, что приведет к неверным результатам в процессе работы.
2. Необходимо также подобрать оптимальное значение расстояния, которое можно увидеть в прилагаемой к инструменту инструкции. Очевиден тот факт, что близость прибора к поверхности напрямую зависит от погрешности: чем ближе прибор, тем меньше будет погрешность. Однако в каждом случае расстояние подбирается индивидуально. Также стоит отметить такой момент: чем дороже модель прибора, тем, как правило, у нее ниже уровень погрешности.
3. При установке нивелира лучше всего пользоваться штативом. Если его нет, то нивелир должен располагаться только на ровной поверхности. Прибор также можно установить на стену или потолок.
4. Необходимо учитывать, что прибор должен быть хорошо зафиксирован. Во время проведения работ его нельзя куда-либо перемещать.
5. Прибор перед началом эксплуатации необходимо выровнять по линии горизонта. Для этого можно использовать такую функцию, как «автоматическое выравнивание». В этом случае прибор просигналит о наличии перекосов. Стоит помнить о том, что инструмент распознает лишь неточности в установке меньше 15 градусов. При большей степени искажения необходимо исправлять положение нивелира самостоятельно.

Кстати, именно при работах на воздухе необходимо тщательно следить за выравниванием прибора, так как позже это может сильно повлиять на процесс отбивания плоскости или выравнивания различных стен.

Работать с нивелиром не рекомендуется в присутствии детей или домашних животных.

Разумеется, самым важным из всех вышеперечисленных пунктов является прочная и ровная установка прибора при помощи штатива.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Параметры для выбора нивелира для стройки/ремонта

Если вы планируете полномасштабный ремонт или начинаете стройку, оптимальным будет такой набор характеристик для выбора лазерного уровеня:

• Две плоскости — вертикальная и горизонтальная с возможностью их раздельного включения.
• Зенит, надир и отвес.
• Угол развертки плоскостей — около 120-140°, получить полные 360° можно несколько раз повернув его.
• Самовыравнивание с сигнализацией смены положения.
• Возможность блокировки самовыравнивания.
• Яркий луч с дальностью действия не менее 10-15 м.

Может еще понадобиться приемник, соответственно, нивелир должен работать с ним.

Выбрать лазерный нивелир надо еще и по производителю

Этим условиям удовлетворяют следующие приборы:

• Bosch GLL 2-40 — $170GLL
• Infiniter CL2 — $200
• 2 Professional — $200
• Geo-Fennel 40 pocket 2 — $220
• GTL 3 Professional — $220
• RED 2D Condtrol — $250
• Condtrol Laser 3D — $250
• Condtrol XLiner Combo — $280
• Bosch GLL 2-50 — $270
• X-Line Master 4D — $285

Это — только часть подходящих лазерных уровней. В качестве дополнительных маркеров отбора можно добавить способ фиксации (магниты, например), наличие кейса или штатива в базовой комплектации. Или те дополнительные возможности, которые показались вам удобными.

Как пользоваться лазерным нивелиром

Приборы просты в использовании и доступны в своём разнообразии от специализированных до универсальных. Конструктивно они могут сильно отличаться, но все включают в себя два компонента: сам лазер и платформу, которая при использовании может быть размещена на плоскости, смонтирована на стене или прикреплена к штативу. Платформа оснащается выравнивающими приспособлениями. Это могут быть пузырьковые уровни, маятник и магниты с электронными датчиками, регулировочные винты. Точность разметки зависит от калибровки и точности выставления уровня.

Как используют простейшие приборы

Простейшие любительские приборы ориентируют в пространстве с помощью пузырьковых уровней. Они отлично подходят для бытового применения, стоят недорого, потребляют немного энергии.

https://youtube.com/watch?v=DcCA6UuBBXo

Как использовать самовыравнивающиеся

Самовыравнивающиеся приборы обладают большей точностью. Они предназначены для самостоятельной ориентации в пространстве из положения «близко к горизонту», то есть требуют предварительной ручной регулировки по пузырьковым уровням перед тем, как дальнейшую тонкую настройку устройство самовыравнивания возьмёт на себя. Точная ориентация прибора производится с помощью маятникового механизма, который под собственным весом сам примет идеально горизонтальное положение.

Полностью автоматические устройства

Ещё более сложным решением для нахождения вертикалей и горизонталей является оснащение лазерных нивелиров сервоприводами регулировок под управлением умной электроники. Такие устройства обеспечивают значительную гибкость в использовании (например, можно отключить выравнивание по вертикали и наклонить уровень) и большой диапазон саморегулирования. Для тех видов работ, при которых приходится часто перемещать прибор, механизмы самовыравнивания оправданы экономией времени и гарантированной точностью измерений.
