Можно ли подключать холодильник через удлинитель: правила безопасности

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Плохие удлинители

К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.

С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.

Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.

А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.

Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:

Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.

Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.

Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.

Удлинитель без выключателя

Для более мощных нагрузок можно выбирать модели без встроенных выключателей. Защита в этом случае обязательно должна быть обеспечена автоматов в щитке.

Такие модели для гаража и дачи выбирайте с сечением провода не менее 2,5мм2, так как розеточные группы зачастую защищаются автоматами 25А.

И при перегрузке удлинителя, выполненного кабелем 0,75мм2 никакой автомат в щите не сработает. В первую очередь начнет плавиться именно удлинитель.

Внутри них также находятся латунные контактные пластины. Иногда они крепятся к основанию из негорючего материала. Это напрямую отвечает за пожаробезопасность всей колодки.

Одним из таких материалов является полиамид. Вообще то у всех производителей корпус удлинителя должен изготавливаться из негорючего пластика, но не все “китайцы” это соблюдают.

Провода питания могут быть как припаяны или приварены контактной сваркой (лучший вариант), так и просто поджаты винтами в специальных клеммных разъемах.

Надежнее, когда зажатие происходит пластиной, потому что очень часто эти винты раздавливают кончик провода, ухудшая площадь соприкосновения и сам контакт.

Если ваша переноска сделана таким образом, то целесообразнее будет такой проводок обжать наконечником НШВ.

Пайка при больших токах и нагреве может и отвалиться, а вот со сваркой ничего не будет. Даже при коротких замыканиях.

Помимо контактных латунных пластин не забывайте проверять магнитом и саму вилку. Она тоже должна быть выполнена из цветного металла и не примагничиваться.

Почему нельзя подключать стиральную машину через удлинитель

Столкнувшись с проблемой подключения стиральной машинки в новой квартире, я узнала интересную информацию о переносках, особенностях проводки и УЗО (устройство защитного отключения). Многие из нас не задумываются, но в инструкциях к стиральным агрегатам прописано: «нельзя включать в удлинители». Почему так?

Техника безопасности

В современных новостройках застройщики начинают делать нормальные влагоустойчивые розетки в ванной комнате, облегчая дальнейшую работу по установке стиральных машинок. Но в большинстве домов розетки находятся где-нибудь в коридоре или комнате, а шнур у машинки короткий, в среднем метра полтора, не больше. Что же делать? Находчивые люди просто идут в любой хозяйственный или электротехнический магазин и покупают первый понравившийся удлинитель. Оказывается, делать так строго запрещено! Вот почему:

  1. Часто переноски лежат на пороге, рядом с работающим прибором или в коридоре. Такое пренебрежительное отношение ведёт к неприятным последствиям: можно тронуть их влажными руками или босыми ногами и в итоге получить удар током.
  2. Шнур под дверью начинает перетираться, изгибаться, теряя эластичные и защитные свойства. Следствие? Правильно, удар током.
  3. В удлинитель по привычке мы включаем другие приборы, перегружая сеть. Переноска начинает греться, может сработать автоматическое отключение, что тоже нехорошо для техники! Экстренное выключение способно вызвать сбой в программе, и нам понадобится мастер.
  4. Постоянное использование разных вилок, не всегда совпадающих по диаметру штырьков, приводит к разнашиванию переноски, а стиральная машина – мощная техника, ей нужны идеальные условия для работы и постоянный ток.

Наше сердце работает от электрических импульсов, поэтому ему так страшен удар током. Даже небольшое напряжение вызывает сбой в работе сердечной мускулатуры! Порой лучше перестраховаться, чем ставить жизнь и здоровье под угрозу!

Требования техники к постоянному току, заземлению и мощности приводят нас к тому, что нам всё-таки нужен отдельный канал со специальной защитой от влаги.

Как же на самом деле выглядит подключение в современных реалиях

Учитывая сложность работ в ванной комнате, наши люди придумали несколько способов обходить запрет.

  1. Купить персональный удлинитель только для одного аппарата. По сути, ещё одна розетка – это тоже своего рода переноска, но проложенная в стене по всем правилам науки.
  2. Переноска должна быть качественной и с заземлением! Кто-то мастерит самостоятельно, а кто-то покупает в магазине. Например, хорошо себя зарекомендовала . В её переносках предусмотрена защита, при перепаде электричества или перегреве устройство отключится и не даст сгореть дорогой технике.
  3. Нарастить шнур до необходимой длины. Но тут всплывают подводные камни в виде постоянного воздействия двери на провод. Он будет постепенно истираться и возникнет риск замыкания, поражения током или пожара.

Самый лучший способ − провести проводку с заземлением от щитка непосредственно в ванную комнату и не беспокоиться!

Сечение и марка провода

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.

Вот регламентированные сечения провода для удлинителей согласно этого норматива:

нагрузка до 6А (1,3кВт) – 0,75мм2

нагрузка до 10А (2,2кВт) – 1мм2

нагрузка до 16А (3,5кВт) – 1,5мм2

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности.

Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.

Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Выбор места розетки

Чтобы удобно пользоваться кондиционером, сплит-системой, следует выбирать расположение розетки исходя из разумных соображений. Обязательно нужно учесть следующие данные:

  • Место нахождения мебели, прочей техники;
  • Специфику интерьера помещения;
  • Мощность приобретенного кондиционера.

Обычно производители советуют делать розетку на 25–30 см от потолка, недалеко от самого устройства охлаждения воздуха. Если электророзетка будет находиться далеко, шнур станет портить весь облик стены. Кроме того, шнуры кондиционеров редко бывают слишком длинными, а подсоединение удлинителя очень неэстетично.

Установка розетки на высоте меньше 20 см тоже нежелательна. Включение устройства будет неудобным. Когда внутренний блок кондиционера находится не в центре стены, а в углу, от стены до розетки должно быть более 20 см.

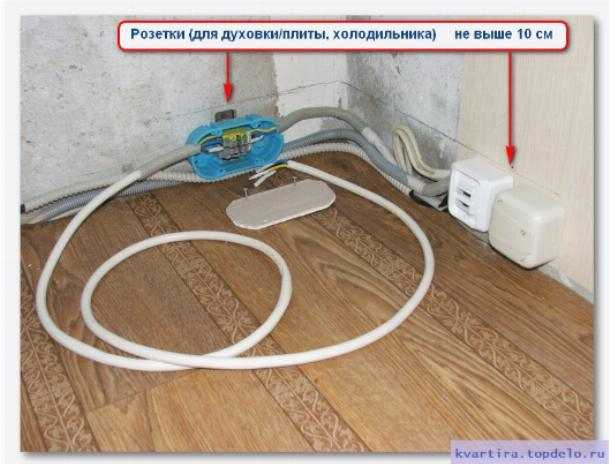

В некоторых случаях электророзетки ставят внизу стены. От пола помещения нужно отмерить больше 15 см. В противном случае при мытье пола в электроустройство попадет вода, что вызовет массу проблем. Также надо учесть, чтобы электрическую точку не загораживала мебель, техника, шнура хватало для комфортного подключения.

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей только по собственному усмотрению. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

  • от потолочного перекрытия – от 15 см;
  • от поверхности пола – от 90 см;
  • расстояние от откоса окна – 10 см;
  • удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный, а также пошаговый процесс чистки домашнего кондиционера

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют  в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

  • снять переднюю панель и защитную крышку блока;
  • протянуть кабель и расположить его сбоку от модуля;
  • зачистить концы проводов, вставить в клеммы и затянуть шурупами;
  • зафиксировать кабель на выходе из блока;
  • закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы  к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.

Можно ли подключать стиральную машину через удлинитель

Заглянув в инструкцию по эксплуатации, которую пользователи не так часто открывают, вы обнаружите, что подсоединять переноску к машинке запрещено. И это касается всех моделей. Такой запрет связан с несколькими причинами:

  1. Стиральная машина использует воду при работе, и часто устнавливается в ванной комнате. Переноска может легко оказаться в луже, и если вы дотронитесь до нее, велик риск получить удар током.
  2. Удлинитель оснащен несколькими розетками, поэтому туда зачастую подключают несколько приборов. Обычный провод не справляется с нагрузкой, детали перегреваются, может сломаться не только переноска, но и стиральная машинка.
  3. Длинный провод может попасть в щель между дверью и косяком, или будет располагаться на пороге, поэтому на него будут наступать. Такие постоянные контакты приводят к оголению провода, или искрению, что может стать причиной пожара.

Но что делать когда в ванне нет розеток и подсоединение машинки “напрямую” становится невозможным? Специалисты знают несколько способов, как безопасно подключить этот электроприбор через удлинитель.

Это интересно: Какой преобразователь частоты выбрать?

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.
